Kompletní návod krok za krokem
Průvodce instalací celoplošného podlahového vytápění

Profesionální průvodce instalací LARX uhlíkové topné fólie — krok za krokem, od přípravy podkladu po první spuštění. Pokrývá suchou instalaci pod plovoucí krytinu i mokrou pod potěr. Pokládku zvládne svépomocí každý zručný kutil i podlahář.

Spustit průvodce
9kroků instalace
30+ letživotnost
Jak je systém složený

Skladba podlahy

Uhlíkovou fólii lze instalovat dvěma způsoby. Skladba vrstev se liší podle toho, zda fólii pokládáte na sucho pod plovoucí krytinu, nebo na mokro pod potěr.

Aplikácia priamo pod
plávajúcu krytinu

Kročajová izolácia / Arbiton LARX CARBON-FILM.COM LARX CARBON-FILM.COM Laminátová podlaha LARX CARBON-FILM.COM
  • 1Ľubovoľná skladaná krytina
  • 2PE fólia 0,2 mm
  • 3LARX Carbon Kit Eco
  • 4Kročajová izolácia / Arbiton
  • 5Reflexná separačná fólia

Aplikácia pod poter
alebo podlahové dosky

  • 1Ľubovoľná krytina /dlažba
  • 2Anhydrit /betón/podlahové dosky
  • 3PE fólia 0,2 mm a separačná fólia
  • 4LARX Carbon Kit ground
  • 5Reflexná separačná fólia
Návod krok za krokem

Postup instalace

Postupujte pečlivě podle jednotlivých kroků. Kliknutím na krok rozbalíte celý postup, tipy a upozornění.

Krok 1 z 9 0 % hotovo
1
Plánování a návrhZměřte, navrhněte rozložení a vyberte variantu

Než začnete, pečlivě naplánujte rozvržení. Změřte celkovou plochu místnosti a odečtěte půdorys pevného nábytku s plochým dnem — vestavěné skříně, kuchyňské linky, vany, sprchové kouty. Výsledkem je efektivní vytápěná plocha, podle které zvolíte počet a délky pásů fólie.

Šířka fólie je pevně 50 cm a nelze ji zkracovat. Navrhněte pásy vedle sebe tak, aby pokryly volnou plochu, s mezerou cca 5–10 cm od stěn a pevných předmětů. Rozhodněte, zda půjde o suchou instalaci pod plovoucí krytinu, nebo mokrou pod potěr. Naplánujte umístění termostatu a trasu přívodních vodičů.

Kritické varováníFólii neumisťujte pod pevný nábytek s plochým dnem ani pod spotřebiče. Tepelné zablokování způsobí přehřátí.
Profi tipy
  • Délku fólie lze upravit pouze v určených místech pro zkracování; řez se izoluje přiloženou samolepkou. Šířku 50 cm nikdy nestříhejte.
  • Pásy se nesmí překrývat.
  • Vyberte podlahovou krytinu vhodnou pro elektrické podlahové vytápění.
Potřebné nářadíMetrPapír a tužkaNákres místnosti
2
Příprava podkladuOčistěte a vyrovnejte povrch

Podklad musí být čistý, suchý, rovný a pevný. Odstraňte prach, nečistoty a ostré předměty (kamínky, šrouby, hřebíky), které by mohly fólii poškodit. Nerovnosti vyrovnejte. Rovný a suchý podklad je základem pro obě varianty instalace.

UpozorněníVlhký podklad neuzavírejte pod systém — vlhkost škodí. U betonových desek v úrovni terénu zajistěte parozábranu.
Profi tipy
  • Těsně před pokládkou podklad znovu vysajte.
Potřebné nářadíVysavačVyrovnávací hmota
3
Reflexní a tepelná izolaceOdrazová fólie směruje teplo nahoru

Na podklad položte odrazovou (reflexní) separační fólii, která směruje teplo nahoru do místnosti místo do podkladu. Spoje fólie přelepte.

Suchá instalaceNa odrazovou fólii položte navíc kročejovou izolaci (např. Arbiton) jako podklad přímo pod uhlíkovou fólii.
Profi tipy
  • Tepelná izolace výrazně snižuje provozní náklady a zrychluje náběh podlahy.
  • Reflexní fólii pokládejte odraznou (lesklou) stranou nahoru.
Potřebné nářadíOdrazová separační fólieKročejová izolace (suchá varianta)Lepicí páskaNůž
4
Rozložení a zkrácení fólieRozviňte pásy a upravte je na míru

Rozviňte pásy uhlíkové fólie podle nákresu — vedle sebe a bez překrývání. Pásy nechte s mezerou cca 5–10 cm od stěn a pevných předmětů.

Šířku 50 cm nikdy nestříhejte. Délku lze upravit pouze v určených místech pro zkracování. Každý řez (zkrácení) pečlivě zaizolujte přiloženou izolační samolepkou.

Kritické varováníFólii stříhejte výhradně v určených místech pro zkracování a každý řez řádně zaizolujte. Nikdy nestříhejte na šířku ani mimo vyznačené místo — narušíte topný obvod.
Profi tipy
  • Pásy lehce fixujte k podkladu páskou, aby se při dalších krocích neposouvaly.
  • Přívodní vodiče veďte k umístění termostatu.
  • Vyfoťte rozložení pásů před zakrytím — neocenitelné pro budoucí referenci.
Potřebné nářadíNůžkyIzolační samolepky (součást sady)Lepicí páskaNákres rozvržení
5
Elektrické propojení pásůParalelní spojení a izolace spojů

Jednotlivé pásy propojte paralelně pomocí kabelů a žabkových konektorů, které nakrimpujete krimpovacími kleštěmi — není potřeba žádný další spojovací elektrikářský materiál.

Každý spoj a přestřih měděného pásku pečlivě zaizolujte butylovou izolační páskou, která zabraňuje vniknutí vlhkosti a zkratu. Pásy lze paralelně spojovat až do celkového výkonu 2 300 W (jistič 10 A, kabeláž 1,5 mm²).

Kritické varováníKaždý spoj měděného pásku musí být dokonale zaizolován butylovou páskou. Nedokonalá izolace je riziko zkratu a požáru.
Profi tipy
  • Žabkové konektory krimpujte pevně pro spolehlivý kontakt.
  • Přívodní vodiče doveďte k chráničce termostatu.
Potřebné nářadíMěděný pásekŽabkové konektoryKrimpovací kleštěButylová izolační páska
6
Instalace podlahového čidlaUmístění NTC čidla termostatu

Podlahové čidlo termostatu (NTC) umístěte do chráničky přibližně 30–50 cm od stěny, na reprezentativní místo bez nábytku. V chráničce zůstává vyměnitelné bez bourání podlahy.

UpozorněníČidlo nesmí ležet přímo na topné fólii — měřilo by zkreslenou teplotu a termostat by topil chybně.
Profi tipy
  • Pokud máte záložní čidlo, vložte ho do stejné chráničky kousek od hlavního.
  • Polohu čidla si poznačte do fotky nákresu.
Potřebné nářadíPodlahové čidlo s chráničkouPáska
7
Měření odporu a kontrolaOvěření před zakrytím fólie

Před zakrytím změřte digitálním multimetrem odpor topného okruhu a porovnejte ho s hodnotou na výrobním štítku fólie. Změřte také izolační odpor mezi vodiči a zemněním — musí být nekonečný (na displeji „OL").

Vizuálně zkontrolujte všechny spoje a izolaci přestřihů měděného pásku.

Kritické varováníPokud je izolační odpor konečný nebo naměřený odpor neodpovídá výrobnímu štítku, systém nezakrývejte a kontaktujte dodavatele. Skrytá závada je riziko požáru a úrazu elektrickým proudem.
Profi tipy
  • Vyfoťte displej multimetru s naměřenými hodnotami jako trvalý záznam.
Potřebné nářadíDigitální multimetr
8
Zakrytí fóliePlovoucí krytina, nebo potěr

Způsob zakrytí fólie závisí na zvolené variantě instalace:

Suchá instalace — pod plovoucí krytinuPřes fólii položte PE parozábranu 0,2 mm a na ni přímo skládanou plovoucí krytinu (laminát nebo vinyl určený pro elektrické podlahové vytápění). Podlahu lze používat ihned.
Mokrá instalace — pod potěrPřes fólii položte separační PE fólii a zalijte anhydritem, betonem nebo potěrem. Po úplném vyzrání potěru pokládejte finální krytinu nebo dlažbu.
UpozorněníU mokré instalace nechte potěr před zapnutím topení plně vyzrát podle technologie daného potěru. Krytinu nepokládejte na nevyzrálý potěr.
Profi tipy
  • U suché varianty zajistěte, aby parozábrana překrývala celou plochu fólie.
  • Při pokládce krytiny nepoužívejte ostré nářadí přímo nad fólií.
Potřebné nářadíPE parozábrana 0,2 mmPlovoucí krytina (suchá)Separační PE + potěr (mokrá)
9

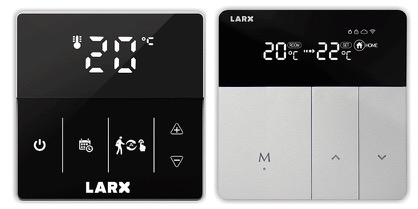

Zapojení termostatu a uvedení do provozuFinální zapojení a první spuštění

Přívodní vodiče fólie a podlahové čidlo připojí kvalifikovaný elektrikář k termostatu určenému pro elektrické podlahové vytápění (230 V) s podlahovým čidlem. Termostat musí být na okruhu chráněném proudovým chráničem 30 mA (RCD). Termostat není součástí dodávky fólie.

Suchá instalaceSystém lze používat ihned po zapojení.
Mokrá instalaceTopení zapněte až po úplném vyzrání potěru a teplotu zvyšujte postupně několik dní, abyste předešli tepelnému šoku potěru.
Kritické varováníElektrické zapojení musí provést kvalifikovaný elektrikář. Okruh musí být chráněn proudovým chráničem 30 mA — v koupelně je to zákonný požadavek.
Profi tipy
  • Naprogramujte termostat podle svého denního režimu pro minimální provozní náklady.
Potřebné nářadíTermostat s podlahovým čidlemSchéma zapojeníPráci provádí elektrikář
