Systém vykurovania LARX CARBON-FILM.COM pre projektantov

Systém vykurovania LARX CARBON-FILM.COM pre projektantov

Projekčné podklady

Časozberné video z inštalácie

Kľúčové funkcie LARX uhlíkových fólií

LARX uhlíkové fólie sú elektrickým vykurovaním fungujúcim na osvedčenom odporovom spôsobe výroby tepla. Tento spôsob vykurovania má z fyzikálneho princípu 99 % účinnosť. Uhlíkové fólie sú lokálnym vykurovaním – teplo vyrábajú priamo a iba v tej miestnosti, kde to je potrebné (úspora). Pruhy uhlíkových fólií sa paralelne spájajú hnedým a modrým vodičom.

Vykurovanie sa najčastejšie navrhuje so samostatným okruhom a termostatom pre každú miestnosť. Spínacím prvkom termostatu je výkonové relé, regulácia je teda vykonávaná 0/1 (vypnuté alebo zapnuté). Termostat musí byť určený na elektrické podlahové vykurovanie a musí mať ochranný podlahový teplotný senzor.

Uhlíkové fólie sú veľmi tenké nenavyšujú skladbu podlahy. Inštalácia po celej ploche miestnosti zaručuje rovnomerné celoplošné vykurovanie. Neodporúčame veľké medzery medzi jednotlivými pruhmi fólie, spôsobujú nekomfortné striedanie teplých a studených miest. Fólie sa neinštalujú pod vstavaný nábytok a zariaďovacie predmety. Pod ostatný nábytok inštaláciu odporúčame, nábytok by potom mal mať aspoň 5 cm nohy.

Užitočné informácie na blogu:

Inštalácia vykurovacích fólií svojpomocne – tipy a triky
Polopravdy o uhlíkových fóliách a IP krytiach

1Aplikácia priamo pod
plávajúcu krytinu

Kročajová izolácia/Hobra LARX CARBON-FILM.COM LARX CARBON-FILM.COM Laminátová podlaha
  • 1Ľubovoľná skladaná krytina
  • 2PE fólia 0,2 mm
  • 3LARX CARBON-FILM.COM
  • 4Kročajová izolácia/Hobra

2Aplikácia
pod poter

LARX UHLÍKOVEFÓLIE.CZ PE fólia Anhydrit/betón Možné lepidlo na dlažbu LARX odolná uhlíková fólia
  • 1Ľubovoľná krytina /dlažba
  • 2Možné lepidlo na krytinu
  • 3Anhydrit /betón/podlahové dosky
  • 4PE fólia 0,2 mm
  • 5LARX CARBON-FILM.COM

Varianty spôsobu použitia

LARX-RF150W050S

  • Technický list
  • Šírka 50 cm
  • Výkon 150 W/m²
  • Hrúbka 0,7 mm
  • Elektrický odpor 705 Ω/m
  • Maximálna prevádzková teplota 45 °C
  • Maximálna konštrukčná teplota 80 °C
  • Určená na inštaláciu pod anhydrit/betón alebo podlahové dosky
  • Unikátna dvojitá laminácia pre najvyššiu odolnosť proti mechanickému poškodeniu a vlhkosti
  • Vysoký výkon, vhodná pre všetky typy stavieb, od rodinných domov po developerské a priemyselné objekty

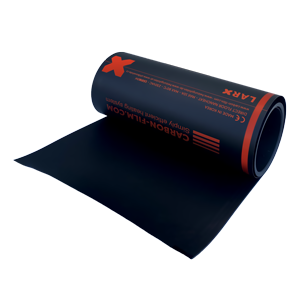

LARX odolná uhlíková fólia 150 W/m²

LARX-CF100W050S

  • Technický list
  • Šírka 50 cm
  • Výkon 100 W/m²
  • Hrúbka 0,4 mm
  • Elektrický odpor 1,058 Ω/m
  • Maximálna prevádzková teplota 40 °C
  • Maximálna konštrukčná teplota 60 °C
  • Určená na inštaláciu priamo pod skladanú nelepenú podlahovú krytinu
  • Veľmi tenká, napriek tomu odolná pre maximálnu životnosť
  • Najrýchlejší nábeh, extrémne rýchla regulácia
  • Vhodná najmä pre obytné miestnosti, pre nadzemné poschodia v novostavbách a v pasívnych domoch

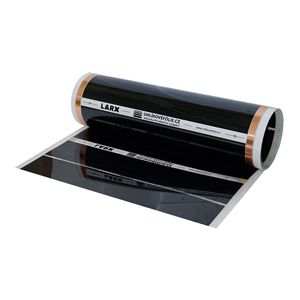

LARX uhlíková fólia 100 W/m²

Projekčné poznámky

Postup návrhu

  • 1. Voľba spôsobu inštalácie – pod poter, podlahové dosky alebo priamo pod krytinu
  • 2. Výpočet tepelných strát miestností
  • 3. Príprava plánu kladenia vrátane pozícií termostatov
  • 4. Návrh výkonu uhlíkových fólií – rozdelenie na okruhy, prípadné posilňujúce okruhy vo veľkých miestnostiach
  • 5. Výpočet kontrolných odporov – po inštalácii odporúčame zmerať odpor každého okruhu a porovnať s výpočtom, ďalej skontrolovať funkciu vykurovania termokamerou
  • 6. Návrh osadenia rozvádzača, dimenzia hlavného ističa a ďalších prvkov

Pripravíme riešenie vykurovania

Radi Vám alebo Vášmu elektrikárovi poskytneme podporu pre správnu inštaláciu nášho vykurovania. Ak si neviete rady s návrhom vykurovania, kontaktujte nás.

V rámci cenovej ponuky Vám zašleme:

Spôsoby regulácie

Certifikácia

LARX CARBON-FILM.COM Certifikát

LARX uhlíkové fólie sú starostlivo testované

Spĺňajú najprísnejšie české aj európske normy a požiadavky na bezpečnosť a zdravé prostredie v interiéroch. Majú všetky potrebné certifikácie pre Českú republiku aj ostatné európske krajiny.

LARX CARBON-FILM.COM Certifikát

Vyhlásenie o zhode

Deklarácia kórejského výrobcu o splnení všetkých noriem LARX uhlíkovej fólie vrátane IP krytia. Viac v našom článku na blogu.

LARX CARBON-FILM.COM Certifikát vodiča

LARX pripájacie vodiče

Spĺňajú najprísnejšie české aj európske normy a požiadavky na bezpečnosť. Uvedená certifikácia platí pre Českú republiku aj ostatné európske krajiny. Ide o najkvalitnejší kábel svojho druhu, vďaka vylepšenej dvojitej izolácii a pozinkovanej medi.

Súbory a návody na stiahnutie

Dokumenty k LARX uhlíkovým fóliám
Dokumenty k termostatom
Dokumenty k súprave na svojpomocnú inštaláciu LARX Carbon Kit
Ostatné
